Plaque pour Verrou baïonnette

Name: Plaque pour Verrou baïonnette
SKU: 744172

Longueur

Qualité de l'acier

DX51

S235

S350

Traitement de surface

Détails & dimensions

Article

Numéro d'article744172

Code EAN8714318082734

Emballage

Code EAN8714318082734

Emballage1 pièce

Longueur70 mm

Largeur40 mm

Hauteur20 mm

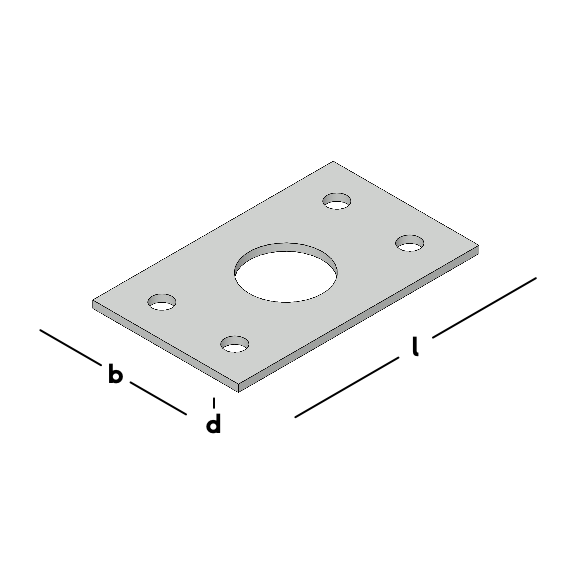

Dimensions

Plaque pour Verrou baïonnette

Longueur (l)66 mm

Largeur (b)40 mm

Motif de trou4/5,5-1/20

MatériauAcier

Qualité de l'acierDX51

Traitement de surface EPZ-3

Téléchargements

Dessins et modèles en 2D et 3D

Nom	Numéro d'article	Emballage	Longueur	Largeur	Épaisseur	Trou à fente	Diamètre	Motif de trou	Plaque arrière	Résultat stylo	Pièces jointes	Matériau	Qualité de l'acier	Traitement de surface
Verrou baïonnette avec plaque	74303	5 par boîte	300 mm	-	2 mm	-	-	6/5-4/5,5	83x120 mm	55 mm, penne Ø18	y compris les plaque	Acier	S235	EPZ-3
Verrou baïonnette avec plaque	74304	5 par boîte	400 mm	-	2 mm	-	-	6/5-4/5,5	83x120 mm	55 mm, penne Ø18	y compris les plaque	Acier	S235	EPZ-3
Verrou baïonnette avec gâche	74306	5 par boîte	600 mm	-	2 mm	-	-	8/5-4/5,5	83x120 mm	55 mm, penne Ø18	y compris les gâche et plaque	Acier	S235	EPZ-3
Verrou baïonnette avec gâche	74308	5 par boîte	800 mm	-	2 mm	-	-	8/5-4/5,5	83x120 mm	55 mm, penne Ø18	y compris les gâche et plaque	Acier	S235	EPZ-3
Verrou baïonnette avec 2 gâche	74310	1 pièce	1000 mm	-	2 mm	-	-	10/5-4/5,5	83x120 mm	55 mm, penne Ø18	y compris les 2x gâche et plaque	Acier	S235	EPZ-3
Verrou baïonnette avec plaque	743903	1 pièce	300 mm	-	2 mm	1/9x9 mm	-	4/4,5-4/5,5-1/16,5	73x100 mm	50 mm, penne Ø14,5	y compris les plaque	Acier	S235	EV-2
Verrou baïonnette avec plaque	743904	1 pièce	400 mm	-	2 mm	1/9x9 mm	-	4/4,5-4/5,5-1/16,5	73x100 mm	50 mm, penne Ø14,5	y compris les plaque	Acier	S235	EV-2
Verrou baïonnette avec plaque	743905	1 pièce	500 mm	-	2 mm	1/9x9 mm	-	4/4,5-4/5,5-1/16,5	73x100 mm	50 mm, penne Ø14,5	y compris les plaque	Acier	S235	EV-2
Verrou baïonnette avec gâche	743906	1 pièce	600 mm	-	2 mm	1/9x9 mm	-	4/4,5-4/5,5-1/16,5	73x100 mm	50 mm, penne Ø14,5	y compris les gâche et plaque	Acier	S235	EV-2
Verrou baïonnette avec plaque	74403	1 pièce	300 mm	-	2 mm	-	-	6/5-4/5,5	83x120 mm	55 mm, penne Ø18	y compris les plaque	Acier	S235	EV-2
Verrou baïonnette avec plaque	74404	1 pièce	400 mm	-	2 mm	-	-	6/5-4/5,5	83x120 mm	55 mm, penne Ø18	y compris les plaque	Acier	S235	EV-2
Verrou baïonnette avec plaque	74405	1 pièce	500 mm	-	2 mm	-	-	6/5-4/5,5	83x120 mm	55 mm, penne Ø18	y compris les plaque	Acier	S235	EV-2
Verrou baïonnette avec gâche	74406	1 pièce	600 mm	-	2 mm	-	-	8/5-4/5,5	83x120 mm	55 mm, penne Ø18	y compris les gâche et plaque	Acier	S235	EV-2
Verrou baïonnette avec gâche	74408	1 pièce	800 mm	-	2 mm	-	-	8/5-4/5,5	83x120 mm	55 mm, penne Ø18	y compris les gâche et plaque	Acier	S235	EV-2
Verrou baïonnette avec 2 gâche	74410	1 pièce	1000 mm	-	2 mm	-	-	10/5-4/5,5	83x120 mm	55 mm, penne Ø18	y compris les 2x gâche et plaque	Acier	S235	EV-2
Verrou baïonnette avec 2 gâche	74412	1 pièce	1200 mm	-	2 mm	-	-	10/5-4/5,5	83x120 mm	55 mm, penne Ø18	y compris les 2x gâche et plaque	Acier	S235	EV-2
Verrou baïonnette allonger	744062	1 pièce	600 mm	-	2 mm	-	-	8/5-4/5,5	83x120 mm	150 mm, penne Ø18	y compris les gâche et plaque	Acier	S235	EV-2
Verrou baïonnette allonger	744061	1 pièce	600 mm	-	2 mm	-	-	8/5-4/5,5	83x120 mm	100 mm, penne Ø18	y compris les gâche et plaque	Acier	S235	EV-2
Plaque pour Verrou baïonnette	74417	1 pièce	66 mm	40 mm	2 mm	-	-	4/5,5-1/20	-	-	-	Acier	S235	SV-2
Gâche pour Verrou baïonnette	74418	1 pièce	-	-	-	-	10 mm	2/5	-	-	-	Acier	S350	ZM-4
Plaque pour Verrou baïonnette	744172	1 pièce	66 mm	40 mm	-	-	-	4/5,5-1/20	-	-	-	Acier	DX51	EPZ-3
