Retour à l'aperçu

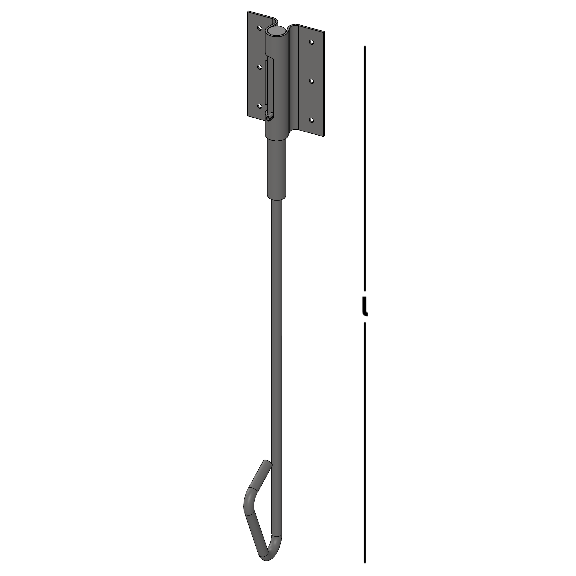

Verrou baïonnette avec gâche

Boulon coulissant avec poignée prolongée. Convient pour sécuriser les portes (doubles) en haut.

Longueur

Qualité de l'acier

S235

S350

Traitement de surface

Détails & dimensions

Article

Numéro d'article74306

Code EAN8714318997007

Emballage

Code EAN8714318997014

Emballage5 par boîte

Longueur840 mm

Largeur130 mm

Hauteur75 mm

Dimensions

Verrou baïonnette avec gâche

Longueur (l)600 mm

Épaisseur (d)2 mm

Motif de trou8/5-4/5,5

Plaque arrière83x120 mm

Résultat stylo55 mm, penne Ø18

Pièces jointesy compris les gâche et plaque

MatériauAcier

Qualité de l'acierS235

Traitement de surface EPZ-3

Téléchargements

Dessins et modèles en 2D et 3D

Nom	Numéro d'article	Emballage	Longueur	Largeur	Épaisseur	Diamètre	Motif de trou	Plaque arrière	Résultat stylo	Pièces jointes	Matériau	Qualité de l'acier
Verrou baïonnette avec plaque	74303	5 par boîte	300 mm	-	2 mm	-	6/5-4/5,5	83x120 mm	55 mm, penne Ø18	y compris les plaque	Acier	S235
Verrou baïonnette avec plaque	74304	5 par boîte	400 mm	-	2 mm	-	6/5-4/5,5	83x120 mm	55 mm, penne Ø18	y compris les plaque	Acier	S235
Verrou baïonnette avec gâche	74306	5 par boîte	600 mm	-	2 mm	-	8/5-4/5,5	83x120 mm	55 mm, penne Ø18	y compris les gâche et plaque	Acier	S235
Verrou baïonnette avec gâche	74308	5 par boîte	800 mm	-	2 mm	-	8/5-4/5,5	83x120 mm	55 mm, penne Ø18	y compris les gâche et plaque	Acier	S235
Verrou baïonnette avec 2 gâche	74310	1 pièce	1000 mm	-	2 mm	-	10/5-4/5,5	83x120 mm	55 mm, penne Ø18	y compris les 2x gâche et plaque	Acier	S235
Verrou baïonnette avec plaque	743903	1 pièce	300 mm	-	2 mm	-	6/5-4/5,5	73x100 mm	50 mm, penne Ø14,5	y compris les plaque	Acier	S235
Verrou baïonnette avec plaque	743904	1 pièce	400 mm	-	2 mm	-	6/5-4/5,5	73x100 mm	50 mm, penne Ø14,5	y compris les plaque	Acier	S235
Verrou baïonnette avec plaque	743905	1 pièce	500 mm	-	2 mm	-	6/5-4/5,5	73x100 mm	50 mm, penne Ø14,5	y compris les plaque	Acier	S235
Verrou baïonnette avec gâche	743906	1 pièce	600 mm	-	2 mm	-	8/5-4/5,5	73x100 mm	50 mm, penne Ø14,5	y compris les gâche et plaque	Acier	S235
Verrou baïonnette avec plaque	74403	1 pièce	300 mm	-	2 mm	-	6/5-4/5,5	83x120 mm	55 mm, penne Ø18	y compris les plaque	Acier	S235
Verrou baïonnette avec plaque	74404	1 pièce	400 mm	-	2 mm	-	6/5-4/5,5	83x120 mm	55 mm, penne Ø18	y compris les plaque	Acier	S235
Verrou baïonnette avec plaque	74405	1 pièce	500 mm	-	2 mm	-	6/5-4/5,5	83x120 mm	55 mm, penne Ø18	y compris les plaque	Acier	S235
Verrou baïonnette avec gâche	74406	1 pièce	600 mm	-	2 mm	-	8/5-4/5,5	83x120 mm	55 mm, penne Ø18	y compris les gâche et plaque	Acier	S235
Verrou baïonnette avec gâche	74408	1 pièce	800 mm	-	2 mm	-	8/5-4/5,5	83x120 mm	55 mm, penne Ø18	y compris les gâche et plaque	Acier	S235
Verrou baïonnette avec 2 gâche	74410	1 pièce	1000 mm	-	2 mm	-	10/5-4/5,5	83x120 mm	55 mm, penne Ø18	y compris les 2x gâche et plaque	Acier	S235
Verrou baïonnette avec 2 gâche	74412	1 pièce	1200 mm	-	2 mm	-	10/5-4/5,5	83x120 mm	55 mm, penne Ø18	y compris les 2x gâche et plaque	Acier	S235
Verrou baïonnette allonger	744062	1 pièce	600 mm	-	2 mm	-	8/5-4/5,5	83x120 mm	150 mm, penne Ø18	y compris les gâche et plaque	Acier	S235
Verrou baïonnette allonger	744061	1 pièce	600 mm	-	2 mm	-	8/5-4/5,5	83x120 mm	100 mm, penne Ø18	y compris les gâche et plaque	Acier	S235
Plaque pour Verrou baïonnette	74417	1 pièce	66 mm	40 mm	2 mm	-	4/5,5-1/20	-	-	-	Acier	S235
Gâche pour Verrou baïonnette	74418	1 pièce	-	-	-	10 mm	2/5	-	-	-	Acier	S350
Plaque pour Verrou baïonnette	744172	1 pièce	66 mm	40 mm	-	-	-	-	-	-	Acier	S235
