XL-Équerre

Longueur 1

Longueur 2

Largeur

65 mm

72 mm

Épaisseur

4 mm

5 mm

Trou à fente

Traitement de surface

SV-2

ZM-4

Détails & dimensions

Article

Numéro d'article073206

Code EAN8714318065898

Emballage

Code EAN8714318065904

Emballage10 par boîte

Longueur430 mm

Largeur140 mm

Hauteur85 mm

Dimensions

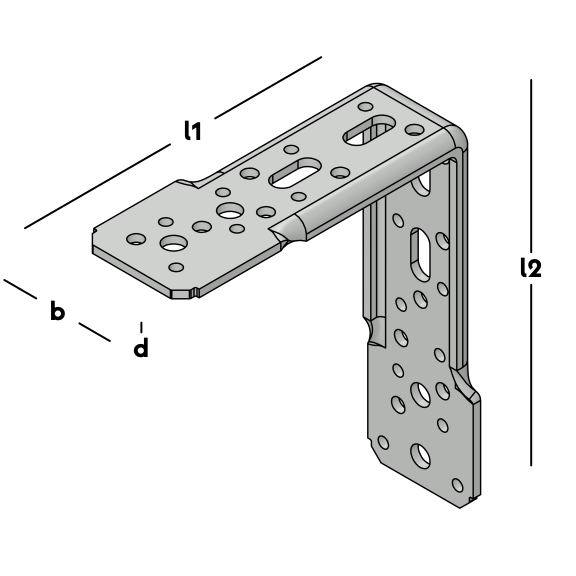

XL-Équerre

Longueur 1 (l1)200 mm

Longueur 2 (l2)225 mm

Largeur (b)72 mm

Épaisseur (d)5 mm

Trou à fente4/30x13 mm

Motif de trou20/7-24/9-5/13

Rainurerenforcée côté

MatériauAcier

Qualité de l'acierS350

Traitement de surface ZM-4

Téléchargements

Dessins et modèles en 2D et 3D

Certifications, marques de qualité et fiches techniques

Fiche Technique

Traitement & accessoires

Vous pouvez utiliser les produits ci-dessous pour placer ou confirmer le produit correctement.

Nom	Numéro d'article	Emballage	Longueur 1	Longueur 2	Largeur	Épaisseur	Trou à fente	Motif de trou	Rainure	Matériau	Qualité de l'acier
XL-Équerre	073100	30 par boîte	75 mm	100 mm	72 mm	5 mm	2/30x13 mm	8/7-6/9-1/13	-	Acier	S350
XL-Équerre	073101	30 par boîte	75 mm	100 mm	72 mm	5 mm	2/30x13 mm	8/7-6/9-1/13	-	Acier	S350
XL-Équerre	073145	30 par boîte	75 mm	150 mm	72 mm	5 mm	30x12,5-110x12,5 mm	10/7-8/9	-	Acier	S350
XL-Équerre	073146	30 par boîte	75 mm	150 mm	72 mm	5 mm	111x13 mm	10/7-8/9	-	Acier	S350
XL-Équerre	073150	30 par boîte	75 mm	150 mm	72 mm	5 mm	2/30x13 mm	10/7-8/9-2/13	-	Acier	S350
XL-Équerre	073151	30 par boîte	100 mm	150 mm	72 mm	5 mm	30x13-60x13 mm	11/7-9/9-2/13	-	Acier	S350
XL-Équerre	073152	30 par boîte	125 mm	150 mm	72 mm	5 mm	2/30x13-60x13 mm	12/7-12/9-1/13	-	Acier	S350
XL-Équerre	073153	30 par boîte	125 mm	150 mm	72 mm	5 mm	2/30x13-60x13 mm	12/7-12/9-1/13	-	Acier	S350
XL-Équerre préfabriquée	073154	30 par boîte	125 mm	150 mm	72 mm	5 mm	2/73x11 mm	12x7/11x9/1x13	-	Acier	S350
XL-Équerre	073160	30 par boîte	75 mm	150 mm	72 mm	5 mm	2/30x13 mm	10/7-8/9-2/13	-	Acier	S350
XL-Équerre	073165	30 par boîte	75 mm	100 mm	72 mm	4 mm	2/30x13 mm	8/7-6/9-1/13	-	Acier	S350
XL-Équerre	073166	30 par boîte	75 mm	150 mm	72 mm	4 mm	2/30x13 mm	10/7-8/9-2/13	-	Acier	S350
XL-Équerre	073175	30 par boîte	100 mm	150 mm	72 mm	4 mm	30x13-60/13 mm	11/7-9/9-2/13	-	Acier	S350
XL-Équerre	073176	30 par boîte	125 mm	150 mm	72 mm	4 mm	2/30x13-60x13 mm	12/7-12/9-1/13	-	Acier	S350
XL-Équerre	073195	30 par boîte	100 mm	150 mm	72 mm	5 mm	30x13-60x13 mm	11/7-9/9-2/13	-	Acier	S350
XL-Équerre	073200	30 par boîte	75 mm	200 mm	72 mm	5 mm	2/30x13 mm	12/7-10/9-3/13	-	Acier	S350
XL-Équerre	073201	30 par boîte	75 mm	200 mm	72 mm	5 mm	2/30x13 mm	12/7-10/9-3/13	-	Acier	S350
XL-Équerre	073203	30 par boîte	75 mm	200 mm	72 mm	4 mm	2/30x13 mm	12/7-10/9-3/13	-	Acier	S350
XL-Équerre	0732045	13 par boîte	150 mm	200 mm	72 mm	5 mm	2/60x13 mm	16/7-10/9-3/13	-	Acier	S350
XL-Équerre	0732047	15 par boîte	175 mm	175 mm	72 mm	5 mm	2/60x13 mm	16/7-10/9-2/13	-	Acier	S350
XL-Équerre	073208	30 par boîte	50 mm	100 mm	72 mm	4 mm	30x13 mm	5/7-4/9	-	Acier	S350
XL-Équerre	0732085	30 par boîte	50 mm	125 mm	65 mm	4 mm	30x13 mm	5/7-4/9-1/13	-	Acier	S350
XL-Équerre	0732055	15 par boîte	100 mm	225 mm	72 mm	5 mm	2/30x13 mm	16/7-18/9-5/13	renforcée côté	Acier	S350
XL-Équerre	073206	10 par boîte	200 mm	225 mm	72 mm	5 mm	4/30x13 mm	20/7-24/9-5/13	renforcée côté	Acier	S350
XL-Équerre	0732065	10 par boîte	225 mm	250 mm	72 mm	5 mm	2/20x13-4/30x13 mm	18/7-14/9-4/13	renforcée côté	Acier	S350
XL-Équerre	0732075	8 par boîte	125 mm	300 mm	72 mm	5 mm	3/30x13 mm	19/7-22/9-5/13	-	Acier	S350
