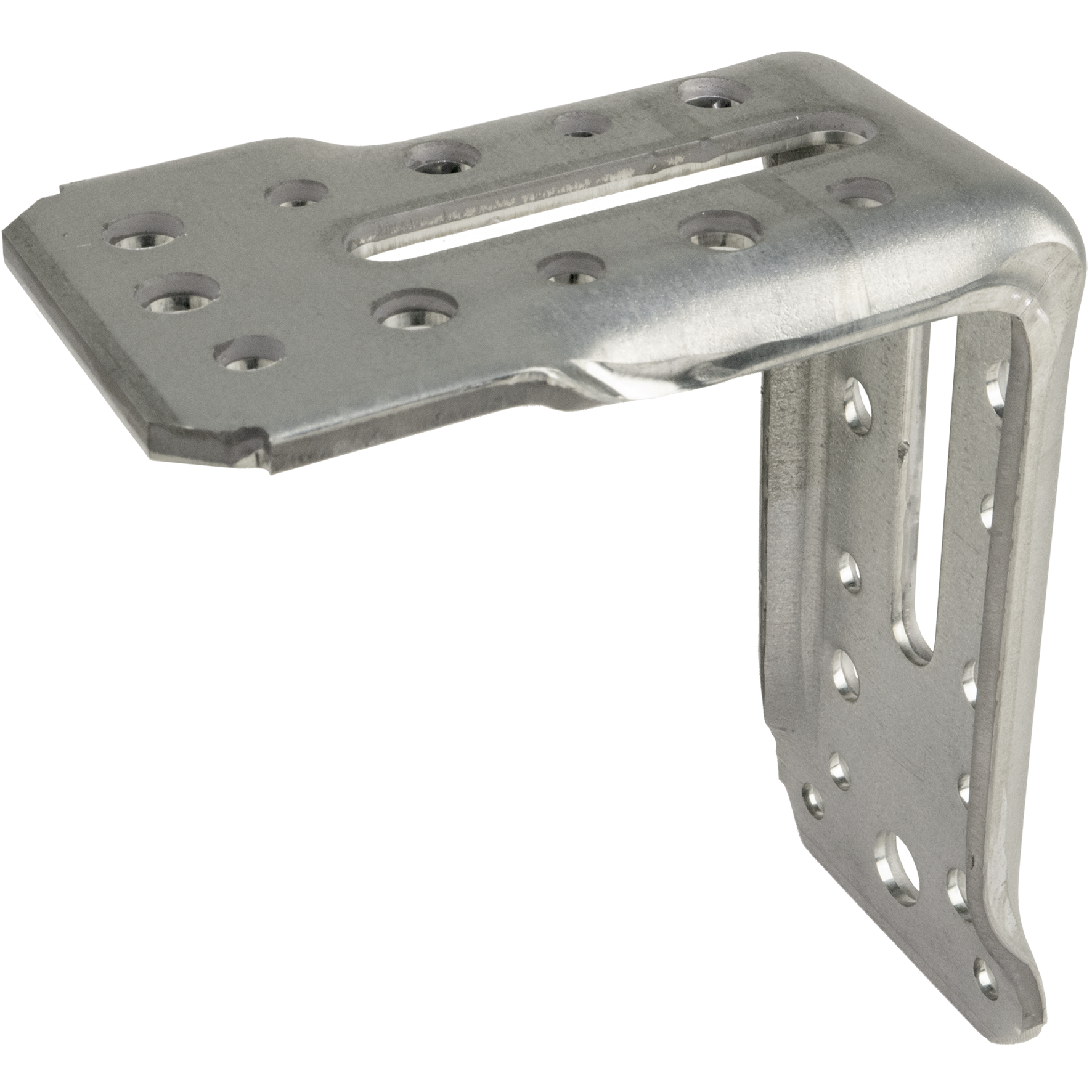

XL-Équerre préfabriquée

Name: XL-Équerre préfabriquée
SKU: 073154

Ancrage d'angle lourd, renforcé en outre par des nervures latérales. Équipé d'un schéma de trous polyvalent (à fentes). Convient parfaitement à l'ancrage de cadres de fenêtres lourds.

Longueur 1

Longueur 2

Épaisseur

4 mm

5 mm

Trou à fente

Traitement de surface

SV-2

ZM-4

Détails & dimensions

Article

Numéro d'article073154

Code EAN8714318077891

Emballage

Code EAN8714318136369

Emballage20 par boîte

Longueur405 mm

Largeur225 mm

Hauteur85 mm

Dimensions

XL-Équerre préfabriquée

Trou à fente2/11x73 mm

Motif de trou12x7/11x9/1x13

MatériauAcier

Qualité de l'acierS350

Traitement de surface ZM-4

Téléchargements

Dessins et modèles en 2D et 3D

Certifications, marques de qualité et fiches techniques

Fiche Technique

Nom	Numéro d'article	Emballage	Longueur 1	Longueur 2	Largeur	Épaisseur	Trou à fente	Motif de trou	Matériau	Qualité de l'acier	Traitement de surface
XL-Équerre	073100	20 par boîte	75 mm	100 mm	72 mm	5 mm	2/13x30 mm	8/7-6/9-1/13	Acier	S350	SV-2
XL-Équerre	073101	20 par boîte	75 mm	100 mm	72 mm	5 mm	2/13x30 mm	8/7-6/9-1/13	Acier	S350	ZM-4
XL-Équerre	073145	20 par boîte	75 mm	150 mm	72 mm	5 mm	12,5x30-12,5x110 mm	10/7-8/9	Acier	S350	SV-2
XL-Équerre	073166	20 par boîte	75 mm	150 mm	72 mm	4 mm	2/13x30 mm	10/7-8/9-2/13	Acier	S350	SV-2
XL-Équerre	073146	20 par boîte	75 mm	150 mm	72 mm	5 mm	13x111 mm	10/7-8/9	Acier	S350	ZM-4
XL-Équerre	073150	20 par boîte	75 mm	150 mm	72 mm	5 mm	2/13x30 mm	10/7-8/9-2/13	Acier	S350	SV-2
XL-Équerre	073151	20 par boîte	100 mm	150 mm	72 mm	5 mm	13x30-13x60 mm	11/7-9/9-2/13	Acier	S350	SV-2
XL-Équerre	073152	20 par boîte	125 mm	150 mm	72 mm	5 mm	2/13x30-13x60 mm	12/7-12/9-1/13	Acier	S350	SV-2
XL-Équerre	073153	20 par boîte	125 mm	150 mm	72 mm	5 mm	2/13x30-13x60 mm	12/7-12/9-1/13	Acier	S350	ZM-4
XL-Équerre préfabriquée	073154	20 par boîte	-	-	-	-	2/11x73 mm	12x7/11x9/1x13	Acier	S350	ZM-4
XL-Équerre	073176	20 par boîte	125 mm	150 mm	72 mm	4 mm	2/13x30-13x60 mm	12/7-12/9-1/13	Acier	S350	SV-2
XL-Équerre	073160	20 par boîte	75 mm	150 mm	72 mm	5 mm	2/13x30 mm	10/7-8/9-2/13	Acier	S350	ZM-4
XL-Équerre	073165	20 par boîte	75 mm	100 mm	72 mm	4 mm	2/13x30 mm	8/7-6/9-1/13	Acier	S350	SV-2
XL-Équerre	073175	20 par boîte	100 mm	150 mm	72 mm	4 mm	13x30-13x60 mm	11/7-9/9-2/13	Acier	S350	SV-2
XL-Équerre	073200	20 par boîte	75 mm	200 mm	72 mm	5 mm	2/13x30 mm	12/7-10/9-3/13	Acier	S350	SV-2
XL-Équerre	073201	20 par boîte	75 mm	200 mm	72 mm	5 mm	2/13x30 mm	12/7-10/9-3/13	Acier	S350	ZM-4
XL-Équerre	073203	20 par boîte	75 mm	200 mm	72 mm	4 mm	2/13x30 mm	12/7-10/9-3/13	Acier	S350	SV-2
XL-Équerre	0732045	13 par boîte	150 mm	200 mm	72 mm	5 mm	2/13x60 mm	16/7-10/9-3/13	Acier	S350	ZM-4
XL-Équerre	0732047	15 par boîte	175 mm	175 mm	72 mm	5 mm	2/13x60 mm	16/7-10/9-2/13	Acier	S350	ZM-4
XL-Équerre	0732055	15 par boîte	100 mm	225 mm	72 mm	5 mm	2/13x30 mm	16/7-18/9-5/13	Acier	S350	ZM-4
XL-Équerre	073206	10 par boîte	200 mm	225 mm	72 mm	5 mm	4/13x30 mm	20/7-24/9-5/13	Acier	S350	ZM-4
XL-Équerre	0732065	10 par boîte	225 mm	250 mm	72 mm	5 mm	2/13x20-4/13x30 mm	18/7-14/9-4/13	Acier	S350	ZM-4
XL-Équerre	0732075	8 par boîte	125 mm	300 mm	72 mm	5 mm	3/13x30 mm	19/7-22/9-5/13	Acier	S350	ZM-4
XL-Équerre	073208	30 par boîte	50 mm	100 mm	72 mm	4 mm	13x30 mm	5/7-4/9	Acier	S350	SV-2
XL-Équerre	0732085	30 par boîte	50 mm	125 mm	72 mm	4 mm	13x30 mm	5/7-4/9-1/13	Acier	S350	SV-2
XL-Équerre	073195	20 par boîte	100 mm	150 mm	72 mm	5 mm	13x30-13x60 mm	11/7-9/9-2/13	Acier	S350	ZM-4
