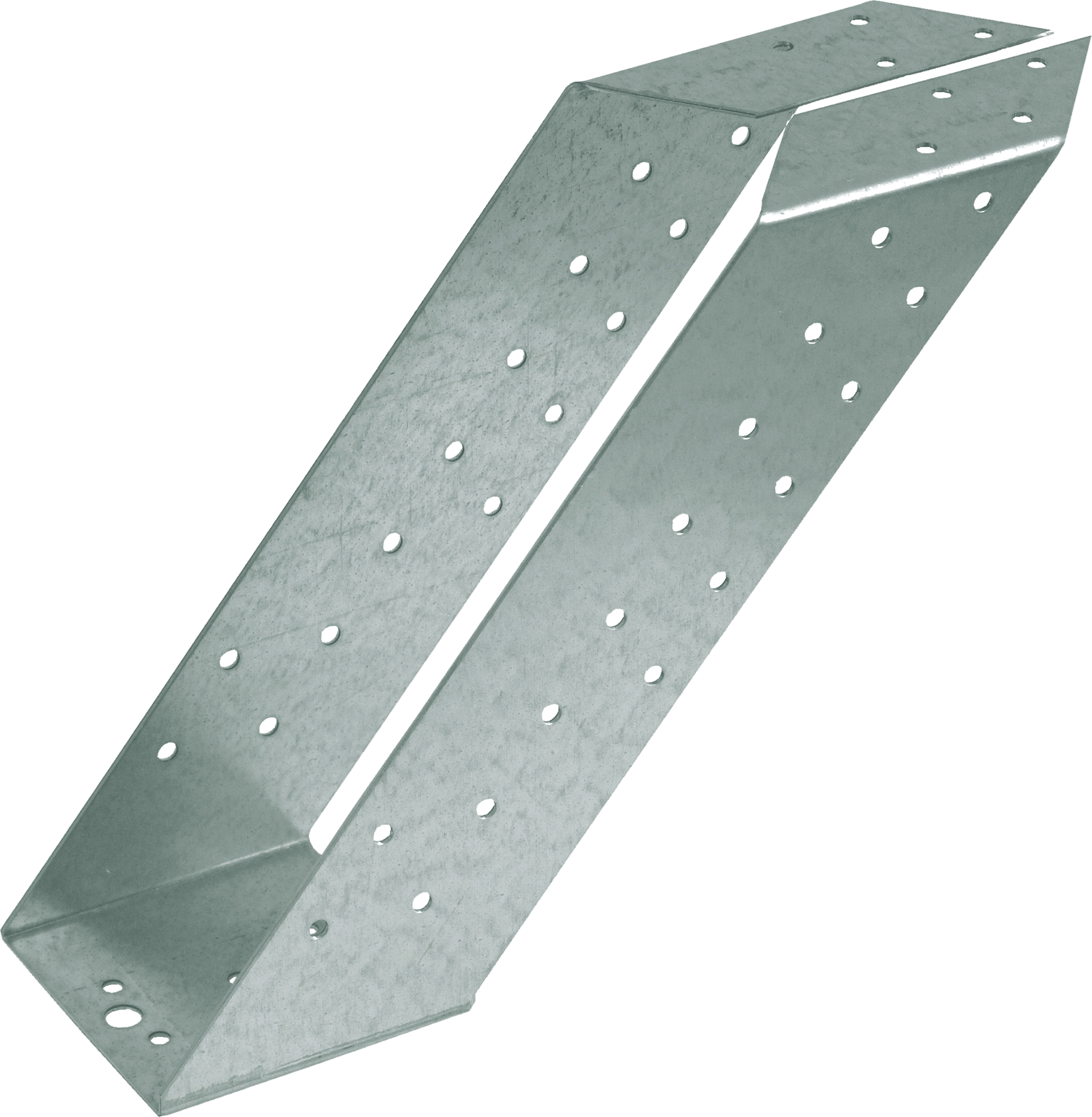

Connecteur cantilever

Un support de connexion pour relier deux poutres, ou des panneaux, dans le sens longitudinal au point de référence statique.

Largeur Taille du Bois

Taille Hauteur Bois

Matériau

Acier

RVS 304

Qualité de l'acier

DX51

W-Nr.: 1.4301

Détails & dimensions

Article

Numéro d'article0766160

Code EAN8714318034924

Emballage

Code EAN8714318034948

Emballage10 par boîte

Longueur330 mm

Largeur230 mm

Hauteur170 mm

Dimensions

Connecteur cantilever

Épaisseur (d)1,5 mm

Motif de trou41/4-2/8

Largeur Taille du Bois46 mm

Taille Hauteur Bois196 mm

MatériauAcier

Qualité de l'acierDX51

Traitement de surface SV-2

Téléchargements

Dessins et modèles en 2D et 3D

Traitement & accessoires

Vous pouvez utiliser les produits ci-dessous pour placer ou confirmer le produit correctement.

Nom	Numéro d'article	Emballage	Épaisseur	Motif de trou	Largeur Taille du Bois	Taille Hauteur Bois	Matériau	Qualité de l'acier
Connecteur cantilever	0766110	10 par boîte	1,5 mm	25/4-2/8	46 mm	96 mm	Acier	DX51
Connecteur cantilever	0766120	10 par boîte	1,5 mm	29/4-2/8	46 mm	121 mm	Acier	DX51
Connecteur cantilever	0766130	10 par boîte	1,5 mm	33/4-2/8	46 mm	146 mm	Acier	DX51
Connecteur cantilever	0766150	10 par boîte	1,5 mm	37/4-2/8	46 mm	171 mm	Acier	DX51
Connecteur cantilever	0766160	10 par boîte	1,5 mm	41/4-2/8	46 mm	196 mm	Acier	DX51
Connecteur cantilever	0766210	10 par boîte	1,5 mm	25/4-2/8	50 mm	100 mm	Acier	DX51
Connecteur cantilever	0766220	10 par boîte	1,5 mm	29/4-2/8	50 mm	125 mm	Acier	DX51
Connecteur cantilever	0766230	10 par boîte	1,5 mm	33/4-2/8	50 mm	150 mm	Acier	DX51
Connecteur cantilever	0766250	10 par boîte	1,5 mm	37/4-2/8	50 mm	175 mm	Acier	DX51
Connecteur cantilever	0766260	10 par boîte	1,5 mm	45/4-2/8	50 mm	200 mm	Acier	DX51
Connecteur cantilever	0766320	10 par boîte	1,5 mm	29/4-2/8	59 mm	121 mm	Acier	DX51
Connecteur cantilever	0766330	10 par boîte	1,5 mm	33/4-2/8	59 mm	146 mm	Acier	DX51
Connecteur cantilever	0766340	10 par boîte	1,5 mm	37/4-2/8	59 mm	156 mm	Acier	DX51
Connecteur cantilever	0766350	10 par boîte	1,5 mm	37/4-2/8	59 mm	171 mm	Acier	DX51
Connecteur cantilever	0766360	10 par boîte	1,5 mm	45/4-2/8	59 mm	196 mm	Acier	DX51
Connecteur cantilever	0766370	10 par boîte	1,5 mm	49/4-2/8	59 mm	221 mm	Acier	DX51
Connecteur cantilever	0766420	10 par boîte	1,5 mm	33/4-2/8	63 mm	125 mm	Acier	DX51
Connecteur cantilever	0766430	10 par boîte	1,5 mm	37/4-2/8	63 mm	150 mm	Acier	DX51
Connecteur cantilever	0766440	10 par boîte	1,5 mm	37/4-2/8	63 mm	160 mm	Acier	DX51
Connecteur cantilever	0766450	10 par boîte	1,5 mm	41/4-2/8	63 mm	175 mm	Acier	DX51
Connecteur cantilever	0766460	10 par boîte	1,5 mm	49/4-2/8	63 mm	200 mm	Acier	DX51
Connecteur cantilever	0766470	10 par boîte	1,5 mm	49/4-2/8	63 mm	225 mm	Acier	DX51
Connecteur cantilever	0766520	10 par boîte	1,5 mm	37/4-2/8	71 mm	121 mm	Acier	DX51
Connecteur cantilever	0766530	10 par boîte	1,5 mm	37/4-2/8	71 mm	146 mm	Acier	DX51
Connecteur cantilever	0766550	10 par boîte	1,5 mm	41/4-2/8	71 mm	171 mm	Acier	DX51
Connecteur cantilever	0766560	10 par boîte	1,5 mm	49/4-2/8	71 mm	196 mm	Acier	DX51
Connecteur cantilever	0766570	10 par boîte	1,5 mm	49/4-2/8	71 mm	221 mm	Acier	DX51
Connecteur cantilever	0766580	10 par boîte	1,5 mm	53/4-2/8	71 mm	246 mm	Acier	DX51
Connecteur cantilever	0766590	10 par boîte	1,5 mm	61/4-2/8	71 mm	271 mm	Acier	DX51
Connecteur cantilever	0766620	10 par boîte	1,5 mm	37/4-2/8	75 mm	125 mm	Acier	DX51
Connecteur cantilever	0766630	10 par boîte	1,5 mm	37/4-2/8	75 mm	150 mm	Acier	DX51
Connecteur cantilever	0766650	10 par boîte	1,5 mm	45/4-2/8	75 mm	175 mm	Acier	DX51
Connecteur cantilever	0766660	10 par boîte	1,5 mm	49/4-2/8	75 mm	200 mm	Acier	DX51
Connecteur cantilever	0766670	10 par boîte	1,5 mm	49/4-2/8	75 mm	225 mm	Acier	DX51
Connecteur cantilever	0766680	10 par boîte	1,5 mm	53/4-2/8	75 mm	250 mm	Acier	DX51
Connecteur cantilever	0766690	10 par boîte	1,5 mm	61/4-2/8	75 mm	275 mm	Acier	DX51
Connecteur cantilever	0766760	10 par boîte	1,5 mm	49/4-2/8	96 mm	196 mm	Acier	DX51
Connecteur cantilever	0766770	10 par boîte	1,5 mm	53/4-2/8	96 mm	221 mm	Acier	DX51
Connecteur cantilever	0766780	10 par boîte	1,5 mm	61/4-2/8	96 mm	246 mm	Acier	DX51
Connecteur cantilever	0766860	10 par boîte	1,5 mm	49/4-2/8	100 mm	200 mm	Acier	DX51
Connecteur cantilever	0766870	10 par boîte	1,5 mm	53/4-2/8	100 mm	225 mm	Acier	DX51
Connecteur cantilever	0766880	10 par boîte	1,5 mm	61/4-2/8	100 mm	250 mm	Acier	DX51
Connecteur cantilever	0767430	10 par boîte	1,5 mm	37/4-2/8	59 mm	156 mm	RVS 304	W-Nr.: 1.4301
Connecteur cantilever	0767431	10 par boîte	1,5 mm	41/4-2/8	59 mm	171 mm	RVS 304	W-Nr.: 1.4301
Connecteur cantilever	0767440	10 par boîte	1,5 mm	37/4-2/8	63 mm	160 mm	RVS 304	-
Connecteur cantilever	0767450	10 par boîte	1,5 mm	41/4-2/8	63 mm	175 mm	RVS 304	-
Connecteur cantilever	0767550	10 par boîte	1,5 mm	41/4-2/8	71 mm	171 mm	RVS 304	W-Nr.: 1.4301
Connecteur cantilever	0767560	10 par boîte	1,5 mm	49/4-2/8	71 mm	196 mm	RVS 304	W-Nr.: 1.4301
Connecteur cantilever	0767570	10 par boîte	1,5 mm	49/4-2/8	71 mm	221 mm	RVS 304	W-Nr.: 1.4301
Connecteur cantilever	0767580	10 par boîte	1,5 mm	53/4-2/8	71 mm	246 mm	RVS 304	W-Nr.: 1.4301
Connecteur cantilever	0767590	10 par boîte	1,5 mm	61/4-2/8	71 mm	271 mm	RVS 304	W-Nr.: 1.4301
Connecteur cantilever	0767650	10 par boîte	1,5 mm	45/4-2/8	75 mm	175 mm	RVS 304	W-Nr.: 1.4301
Connecteur cantilever	0767660	10 par boîte	1,5 mm	49/4-2/8	75 mm	200 mm	RVS 304	W-Nr.: 1.4301
Connecteur cantilever	0767670	10 par boîte	1,5 mm	49/4-2/8	75 mm	225 mm	RVS 304	W-Nr.: 1.4301
Connecteur cantilever	0767750	10 par boîte	1,5 mm	49/4-2/8	96 mm	196 mm	RVS 304	W-Nr.: 1.4301
Connecteur cantilever	0767760	10 par boîte	1,5 mm	49/4-2/8	96 mm	21 mm	RVS 304	W-Nr.: 1.4301
