Retour à l'aperçu

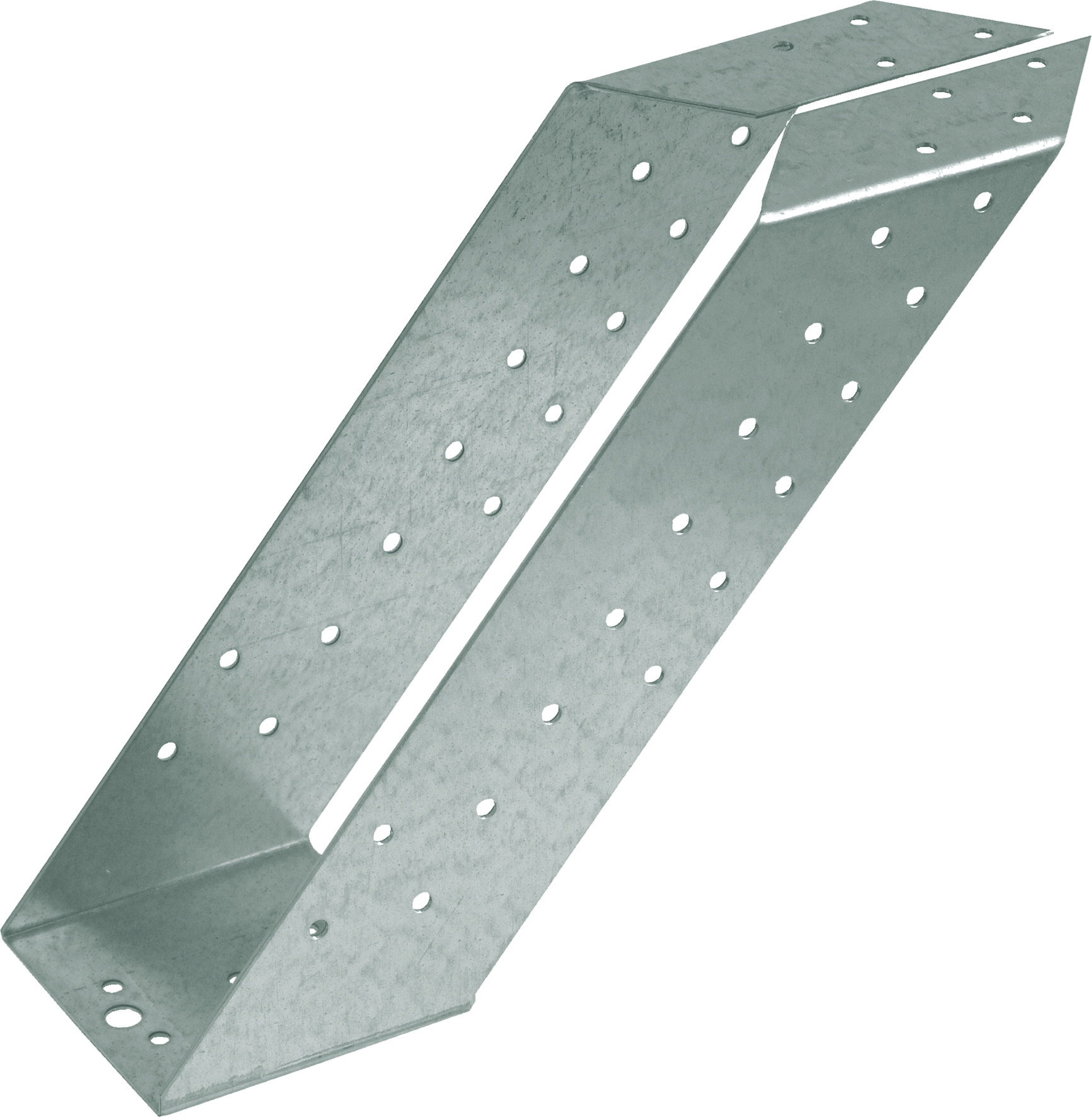

Connecteur cantilever

Un support de connexion pour relier deux poutres, ou des panneaux, dans le sens longitudinal au point de référence statique.

Largeur Taille du Bois

Taille Hauteur Bois

Matériau

Acier

RVS 304

Qualité de l'acier

DX51

W-Nr.: 1.4301

Détails & dimensions

Article

Numéro d'article0766220

Code EAN8714318041045

Emballage

Code EAN8714318032678

Emballage10 par boîte

Longueur330 mm

Largeur230 mm

Hauteur170 mm

Dimensions

Connecteur cantilever

Épaisseur (d)1,5 mm

Motif de trou29/4-2/8

Largeur Taille du Bois50 mm

Taille Hauteur Bois125 mm

MatériauAcier

Qualité de l'acierDX51

Traitement de surface SV-2

Téléchargements

Dessins et modèles en 2D et 3D

Traitement & accessoires

Vous pouvez utiliser les produits ci-dessous pour placer ou confirmer le produit correctement.

Nom	Numéro d'article	Emballage	Dikte	Gatenpatroon	Houtmaat breedte	Houtmaat hoogte	Materiaal	Staalkwaliteit
Gordinglas	0766110	10 par boîte	1,5 mm	25/4-2/8	46 mm	96 mm	Staal	DX51
Gordinglas	0766120	10 par boîte	1,5 mm	29/4-2/8	46 mm	121 mm	Staal	DX51
Gordinglas	0766130	10 par boîte	1,5 mm	33/4-2/8	46 mm	146 mm	Staal	DX51
Gordinglas	0766150	10 par boîte	1,5 mm	37/4-2/8	46 mm	171 mm	Staal	DX51
Gordinglas	0766160	10 par boîte	1,5 mm	41/4-2/8	46 mm	196 mm	Staal	DX51
Gordinglas	0766210	10 par boîte	1,5 mm	25/4-2/8	50 mm	100 mm	Staal	DX51
Gordinglas	0766220	10 par boîte	1,5 mm	29/4-2/8	50 mm	125 mm	Staal	DX51
Gordinglas	0766230	10 par boîte	1,5 mm	33/4-2/8	50 mm	150 mm	Staal	DX51
Gordinglas	0766250	10 par boîte	1,5 mm	37/4-2/8	50 mm	175 mm	Staal	DX51
Gordinglas	0766260	10 par boîte	1,5 mm	45/4-2/8	50 mm	200 mm	Staal	DX51
Gordinglas	0766320	10 par boîte	1,5 mm	29/4-2/8	59 mm	121 mm	Staal	DX51
Gordinglas	0766330	10 par boîte	1,5 mm	33/4-2/8	59 mm	146 mm	Staal	DX51
Gordinglas	0766340	10 par boîte	1,5 mm	37/4-2/8	59 mm	156 mm	Staal	DX51
Gordinglas	0766350	10 par boîte	1,5 mm	37/4-2/8	59 mm	171 mm	Staal	DX51
Gordinglas	0766360	10 par boîte	1,5 mm	45/4-2/8	59 mm	196 mm	Staal	DX51
Gordinglas	0766370	10 par boîte	1,5 mm	49/4-2/8	59 mm	221 mm	Staal	DX51
Gordinglas	0766420	10 par boîte	1,5 mm	33/4-2/8	63 mm	125 mm	Staal	DX51
Gordinglas	0766430	10 par boîte	1,5 mm	37/4-2/8	63 mm	150 mm	Staal	DX51
Gordinglas	0766440	10 par boîte	1,5 mm	37/4-2/8	63 mm	160 mm	Staal	DX51
Gordinglas	0766450	10 par boîte	1,5 mm	41/4-2/8	63 mm	175 mm	Staal	DX51
Gordinglas	0766460	10 par boîte	1,5 mm	49/4-2/8	63 mm	200 mm	Staal	DX51
Gordinglas	0766470	10 par boîte	1,5 mm	49/4-2/8	63 mm	225 mm	Staal	DX51
Gordinglas	0766520	10 par boîte	1,5 mm	37/4-2/8	71 mm	121 mm	Staal	DX51
Gordinglas	0766530	10 par boîte	1,5 mm	37/4-2/8	71 mm	146 mm	Staal	DX51
Gordinglas	0766550	10 par boîte	1,5 mm	41/4-2/8	71 mm	171 mm	Staal	DX51
Gordinglas	0766560	10 par boîte	1,5 mm	49/4-2/8	71 mm	196 mm	Staal	DX51
Gordinglas	0766570	10 par boîte	1,5 mm	49/4-2/8	71 mm	221 mm	Staal	DX51
Gordinglas	0766580	10 par boîte	1,5 mm	53/4-2/8	71 mm	246 mm	Staal	DX51
Gordinglas	0766590	10 par boîte	1,5 mm	61/4-2/8	71 mm	271 mm	Staal	DX51
Gordinglas	0766620	10 par boîte	1,5 mm	37/4-2/8	75 mm	125 mm	Staal	DX51
Gordinglas	0766630	10 par boîte	1,5 mm	37/4-2/8	75 mm	150 mm	Staal	DX51
Gordinglas	0766650	10 par boîte	1,5 mm	45/4-2/8	75 mm	175 mm	Staal	DX51
Gordinglas	0766660	10 par boîte	1,5 mm	49/4-2/8	75 mm	200 mm	Staal	DX51
Gordinglas	0766670	10 par boîte	1,5 mm	49/4-2/8	75 mm	225 mm	Staal	DX51
Gordinglas	0766680	10 par boîte	1,5 mm	53/4-2/8	75 mm	250 mm	Staal	DX51
Gordinglas	0766690	10 par boîte	1,5 mm	61/4-2/8	75 mm	275 mm	Staal	DX51
Gordinglas	0766760	10 par boîte	1,5 mm	49/4-2/8	96 mm	196 mm	Staal	DX51
Gordinglas	0766770	10 par boîte	1,5 mm	53/4-2/8	96 mm	221 mm	Staal	DX51
Gordinglas	0766780	10 par boîte	1,5 mm	61/4-2/8	96 mm	246 mm	Staal	DX51
Gordinglas	0766860	10 par boîte	1,5 mm	49/4-2/8	100 mm	200 mm	Staal	DX51
Gordinglas	0766870	10 par boîte	1,5 mm	53/4-2/8	100 mm	225 mm	Staal	DX51
Gordinglas	0766880	10 par boîte	1,5 mm	61/4-2/8	100 mm	250 mm	Staal	DX51
Gordinglas	0767430	10 par boîte	1,5 mm	37/4-2/8	59 mm	156 mm	RVS 304	W-Nr.: 1.4301
Gordinglas	0767431	10 par boîte	1,5 mm	41/4-2/8	59 mm	171 mm	RVS 304	W-Nr.: 1.4301
Gordinglas	0767440	10 par boîte	1,5 mm	37/4-2/8	63 mm	160 mm	RVS 304	-
Gordinglas	0767450	10 par boîte	1,5 mm	41/4-2/8	63 mm	175 mm	RVS 304	-
Gordinglas	0767550	10 par boîte	1,5 mm	41/4-2/8	71 mm	171 mm	RVS 304	W-Nr.: 1.4301
Gordinglas	0767560	10 par boîte	1,5 mm	49/4-2/8	71 mm	196 mm	RVS 304	W-Nr.: 1.4301
Gordinglas	0767570	10 par boîte	1,5 mm	49/4-2/8	71 mm	221 mm	RVS 304	W-Nr.: 1.4301
Gordinglas	0767580	10 par boîte	1,5 mm	53/4-2/8	71 mm	246 mm	RVS 304	W-Nr.: 1.4301
Gordinglas	0767590	10 par boîte	1,5 mm	61/4-2/8	71 mm	271 mm	RVS 304	W-Nr.: 1.4301
Gordinglas	0767650	10 par boîte	1,5 mm	45/4-2/8	75 mm	175 mm	RVS 304	W-Nr.: 1.4301
Gordinglas	0767660	10 par boîte	1,5 mm	49/4-2/8	75 mm	200 mm	RVS 304	W-Nr.: 1.4301
Gordinglas	0767670	10 par boîte	1,5 mm	49/4-2/8	75 mm	225 mm	RVS 304	W-Nr.: 1.4301
Gordinglas	0767750	10 par boîte	1,5 mm	49/4-2/8	96 mm	196 mm	RVS 304	W-Nr.: 1.4301
Gordinglas	0767760	10 par boîte	1,5 mm	49/4-2/8	96 mm	21 mm	RVS 304	W-Nr.: 1.4301
