Hinge Rustica for pinion Ø16

Rustic-shaped handle for hinged fixing of gates and doors. Fitted with square (carriage bolt) holes and an offset for flatwork. The offset of the hinge is equal to the (overlapping) thickness of the thumb so that the door is flush with the frame.

Length

Width

30 mm

40 mm

45 mm

Thickness

5 mm

6 mm

Steel Quality

S235

S315

Details & dimensions

Article

Article number439123

EAN code8714318065058

Packaging

EAN code8714318065058

Packaging10 pieces

Length1200 mm

Width40 mm

Height25 mm

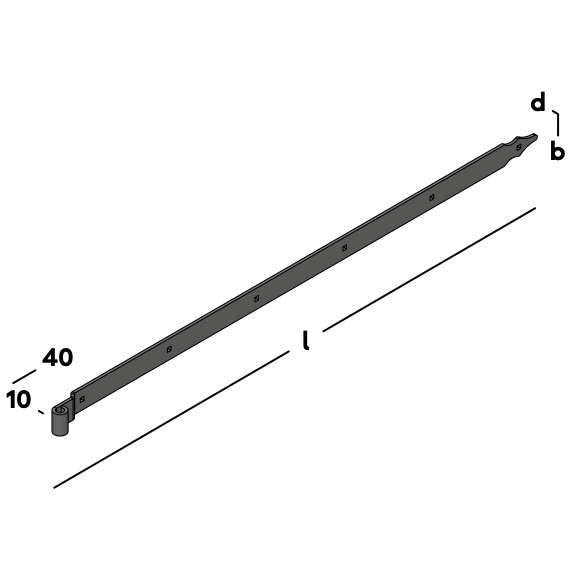

Dimensions

Hinge Rustica for pinion Ø16

Length (l)1200 mm

Width (b)45 mm

Thickness (d)6 mm

Square hole6/9x9 mm

Bend10x40 mm

For pinion ØØ16 mm

MaterialSteel

Steel QualityS315

Surface treatment EPZ

Downloads

Drawings and models in 2D and 3D

Processing & accessories

You can use the products below to place or confirm the product correctly.

Name	Article number	Packaging	Lengte	Breedte	Dikte	Vierkante gaten	Verzet / bocht	Voor pen Ø	Materiaal	Staalkwaliteit
Heng voor vlakwerk Rustica	43815	10 per box	300 mm	30 mm	5 mm	3/9x9 mm	10x40 mm	Ø16 mm	Staal	S315
Heng voor vlakwerk Rustica	43817	10 per box	400 mm	30 mm	5 mm	4/9x9 mm	10x40 mm	Ø16 mm	Staal	S315
Heng voor vlakwerk Rustica	439105	10 per box	300 mm	40 mm	5 mm	3/9x9 mm	10x40 mm	Ø16 mm	Staal	S235
Heng voor vlakwerk Rustica	439107	10 per box	400 mm	40 mm	5 mm	4/9x9 mm	10x40 mm	Ø16 mm	Staal	S315
Heng voor vlakwerk Rustica	439109	10 per box	500 mm	40 mm	5 mm	4/9x9 mm	10x40 mm	Ø16 mm	Staal	S315
Heng voor vlakwerk Rustica	439111	10 per box	600 mm	40 mm	5 mm	5/9x9 mm	10x40 mm	Ø16 mm	Staal	S315
Heng voor vlakwerk Rustica	439115	10 per box	800 mm	40 mm	5 mm	6/9x9 mm	10x40 mm	Ø16 mm	Staal	S315
Heng voor vlakwerk Rustica	439119	1 piece	1000 mm	45 mm	6 mm	6/9x9 mm	10x40 mm	Ø16 mm	Staal	S315
Heng voor vlakwerk Rustica	439123	1 piece	1200 mm	45 mm	6 mm	6/9x9 mm	10x40 mm	Ø16 mm	Staal	S315
