Angle bracket

Heavy corner anchor used mainly for bottom lintel and style assembly of window frames.

Length 1

Length 2

Width

Thickness

Slotted hole

Slotted holes diagonal

Material

RVS 304

RVS 316

Steel

Steel Quality

Surface treatment

Details & dimensions

Article

Article number0759915

EAN code8714318044428

Packaging

EAN code8714318044435

Packaging5 per bunch

Length140 mm

Width190 mm

Height100 mm

Dimensions

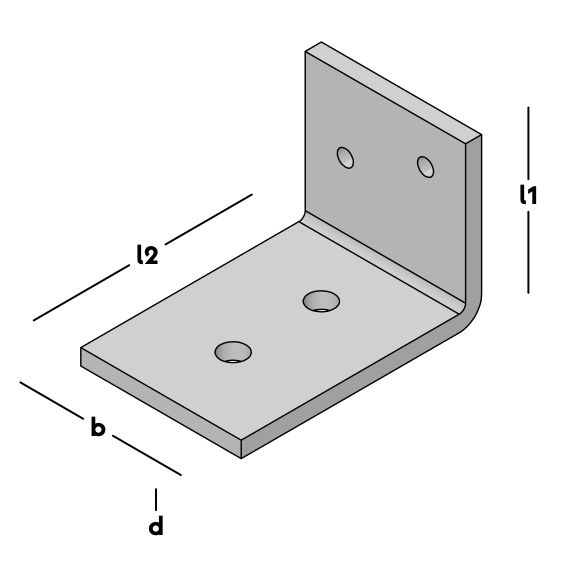

Angle bracket

Length 1 (l1)100 mm

Length 2 (l2)150 mm

Width (b)100 mm

Thickness (d)10 mm

Hole pattern2/10-2/16

MaterialSteel

Steel QualityS315

Surface treatment

Downloads

Drawings and models in 2D and 3D

Processing & accessories

1 / 18

View our assembly instructions here that help you step by step to an end result.

You can use the products below to place or confirm the product correctly.

Name	Article number	Packaging	Lengte 1	Lengte 2	Breedte	Dikte	Slobgaten	Gatenpatroon	Rillen	Slobgat diagonaal	Vierkante gaten	Materiaal	Staalkwaliteit	Oppervlaktebehandeling
Hoekanker	070220	100 per box	90 mm	90 mm	60 mm	2,5 mm	11x30 mm	10/4-6/6-4/9-1/11	-	-	-	Staal	S350
Hoekanker met ril	070229	50 per box	150 mm	150 mm	60 mm	2,5 mm	2/11x30 mm	15/4-10/6-5/9	-	-	-	Staal	S350
Hoekanker met ril	070230	100 per box	90 mm	90 mm	60 mm	2,5 mm	11x30 mm	10/4-6/6-4/9-1/11	-	-	-	Staal	S350
Hoekanker	070301	100 per box	40 mm	60 mm	60 mm	2,5 mm	11x30 mm	10/4-2/6-2/9-1/11	-	-	-	Staal	S350
Hoekanker	070302	100 per box	80 mm	100 mm	60 mm	2,5 mm	2/13x50 mm	14/5	-	-	-	Staal	S350
Hoekanker	07122	100 per box	90 mm	90 mm	60 mm	2 mm	11x30 mm	14/4-6/6-4/9-1/11	-	-	-	RVS 304	W-Nr.:1.4301	-
Hoekanker met ril	07123	100 per box	90 mm	90 mm	60 mm	2 mm	11x30 mm	14/4-6/6-4/9-1/11	-	-	-	RVS 304	W-Nr.:1.4301	-
Hoekanker met ril	07124	100 per box	90 mm	90 mm	60 mm	2 mm	11x30 mm	14/4-6/6-4/9-1/11	-	-	-	RVS 316	W-Nr.:1.4404	-
Hoekanker	07130	100 per box	40 mm	60 mm	60 mm	2 mm	11x30 mm	10/4-2/6-2/9-1/11	-	-	-	RVS 304	W-Nr.:1.4301	-
Hoekanker	07131	100 per box	40 mm	60 mm	60 mm	2 mm	11x30 mm	10/4-2/6-2/9-1/11	-	-	-	RVS 316	W-Nr.:1.4404	-
Hoekanker	07132	100 per box	40 mm	100 mm	60 mm	2 mm	12x40 mm	12/4-1/11	-	-	-	RVS 304	W-Nr.:1.4301	-
Hoekanker	07136	100 per box	50 mm	50 mm	60 mm	2 mm	9x30-12x30 mm	12/4	-	-	-	RVS 304	W-Nr.:1.4301	-
Hoekanker	07149	100 per box	50 mm	90 mm	60 mm	2 mm	4x12-6x24-8,5x24 mm	6/4-4/6-2/9	-	-	-	RVS 304	W-Nr.:1.4301	-
Hoekanker	072215	100 per box	70 mm	70 mm	60 mm	2 mm	11x25 mm	1/9-8/7-4/5	-	-	-	Staal	DX51
Hoekanker met ril	072216	100 per box	70 mm	70 mm	60 mm	2 mm	11x25 mm	1/9-8/7-4/5	-	-	-	Staal	DX51
Hoekanker	072220	100 per box	90 mm	90 mm	60 mm	2,5 mm	11x30 mm	10/4-6/6-4/9-1/11	-	-	-	Staal	DX51
Hoekanker	072222	100 per box	90 mm	90 mm	60 mm	2 mm	11x30 mm	14/4-6/6-4/9-1/11	-	-	-	Staal	DX51
Hoekanker met ril	072230	100 per box	90 mm	90 mm	60 mm	2,5 mm	11x30 mm	10/4-6/6-4/9-1/11	-	-	-	Staal	DX51
Hoekanker met ril	072232	100 per box	90 mm	90 mm	60 mm	2 mm	11x30 mm	14/4-6/6-4/9-1/11	-	-	-	Staal	DX51
Hoekanker met ril	072233	100 per box	90 mm	90 mm	60 mm	2,5 mm	11x30 mm	10/4-6/6-4/9-1/11	-	-	-	Staal	DX51
Hoekanker	07225	50 per box	125 mm	125 mm	46 mm	2,5 mm	10x20 mm	10/4-6/6-1/11	-	-	-	Staal	DX51
Hoekanker met ril	07226	50 per box	125 mm	125 mm	60 mm	2,5 mm	10x20 mm	10/4-6/6-1/11	-	-	-	Staal	DX51
Hoekanker met ril	072261	50 per box	125 mm	125 mm	46 mm	2,5 mm	10x20 mm	10/4-6/6-1/11	-	-	-	Staal	DX51
Hoekanker	07228	50 per box	150 mm	150 mm	60 mm	2,5 mm	2/11x30 mm	15/4-10/6-5/9	-	-	-	Staal	DX51
Hoekanker met ril	07229	50 per box	150 mm	150 mm	60 mm	2,5 mm	2/11x30 mm	15/4-10/6-5/9	-	-	-	Staal	DX51
Hoekanker	072300	50 per box	27 mm	68 mm	60 mm	2 mm	13x40 mm	6/5,5-1/9	-	-	-	Staal	DX51
Hoekanker	072301	100 per box	40 mm	60 mm	60 mm	2,5 mm	11x30 mm	10/4-2/6-2/9-1/11	-	-	-	Staal	DX51
Hoekanker	072302	100 per box	40 mm	60 mm	60 mm	2 mm	11x30 mm	10/4-2/6-2/9-1/11	-	-	-	Staal	DX51
Hoekanker	072303	100 per box	40 mm	60 mm	60 mm	2,5 mm	11x30 mm	10/4-2/6-2/9-1/11	-	-	-	Staal	DX51
Hoekanker	07231	100 per box	60 mm	60 mm	60 mm	2 mm	2/11x30 mm	9/4,5-4/6,5-1/9	-	-	-	Staal	DX51
Hoekanker	07232	100 per box	40 mm	100 mm	60 mm	2,5 mm	12x40 mm	12/4-1/11	-	-	-	Staal	DX51
Hoekanker met 2 rillen	07233	100 per box	50 mm	75 mm	60 mm	2 mm	-	8/4-4/6-2/9	-	-	-	Staal	DX51
Hoekanker	07234	100 per box	40 mm	80 mm	46 mm	2,5 mm	9x30 mm	6/6	-	-	-	Staal	DX51
Hoekanker	072350	100 per box	50 mm	110 mm	60 mm	3 mm	11x32-2/13x50 diag. mm	10/5	-	2/50x13 mm	-	Staal	S350
Hoekanker	072354	100 per box	55 mm	85 mm	60 mm	2,5 mm	9x32-9x50 mm	10/5	-	-	-	Staal	S350
Hoekanker	072355	100 per box	60 mm	80 mm	60 mm	2,5 mm	13x32-13x50 mm	10/5	-	-	-	Staal	DX51
Hoekanker	072356	100 per box	60 mm	80 mm	60 mm	2,5 mm	13x32-13x50 mm	10/5	-	-	-	Staal	S350
Hoekanker	07236	100 per box	50 mm	50 mm	60 mm	2,5 mm	9x30-12x30 mm	12/4	-	-	-	Staal	DX51
Hoekanker	0723610	100 per box	50 mm	50 mm	58 mm	2 mm	9x30-12x30 mm	12/4	-	-	-	Staal	DX51
Hoekanker	07237	50 per box	90 mm	150 mm	60 mm	2,5 mm	11x30 mm	12/4-8/6-5/9-2/11	-	-	-	Staal	DX51
Hoekanker	072375	50 per box	40 mm	200 mm	60 mm	2,5 mm	11x30 mm	12/4-8/6-5/9-2/11	-	-	-	Staal	DX51
Hoekanker met ril	072381	100 per box	60 mm	80 mm	60 mm	2,5 mm	11x25 mm	4/4-8/6-1/9	1 ril	-	-	Staal	DX51
Hoekanker met ril	072383	100 per box	60 mm	120 mm	60 mm	2,5 mm	2/11x25 mm	6/4-11/6-1/9	1 ril	-	-	Staal	DX51
Hoekanker met ril	072385	50 per box	60 mm	180 mm	60 mm	2,5 mm	3/11x25 mm	8/4-14/6-1/9	1 ril	-	-	Staal	DX51
Hoekanker met ril	07239	50 per box	90 mm	150 mm	60 mm	2,5 mm	11x30 mm	12/4-8/6-5/9-2/11	1 ril	-	-	Staal	DX51
Hoekanker met ril	07244	100 per box	125 mm	125 mm	30 mm	2 mm	-	10/4-2/9	-	-	-	Staal	DX51
Hoekanker met ril	07245	100 per box	160 mm	160 mm	30 mm	2 mm	-	12/4-1/7-2/9	-	-	-	Staal	DX51
Hoekanker	07249	100 per box	50 mm	90 mm	60 mm	2,5 mm	4,5x13-6,5x24-8,5x24 mm	6/4,5-4/6,5-2/8,5	-	-	-	Staal	DX51
Hoekanker met ril	072491	100 per box	50 mm	90 mm	60 mm	2,5 mm	2/10,5x30 mm	8/5	-	-	-	Staal	DX51
Hoekanker	0724912	100 per box	50 mm	90 mm	60 mm	2,5 mm	2/10,5x30 mm	8/5	-	-	-	Staal	DX51
Hoekanker	072492	100 per box	50 mm	90 mm	60 mm	2,5 mm	4x12-6x24-8,5x24 mm	6/4-4/6-2/9	-	-	-	Staal	DX51
Hoekanker	072401	75 per bag	45 mm	80 mm	80 mm	4 mm	7x30-13x67 diag. mm	4/4,5	-	-	-	Staal	S350
Hoekanker	072403	75 per bag	45 mm	80 mm	72 mm	4 mm	7x30-11x67 diag. mm	4/4,5	-	11x67 mm	-	Staal	S350
Hoekanker	072405	50 per bag	80 mm	80 mm	72 mm	4 mm	11x67 diag. mm	6/4,5	-	11x67 mm	-	Staal	S350
Hoekanker	072406	50 per bag	80 mm	80 mm	72 mm	4 mm	7x60-13x67 diag. mm	6/4,5	-	13x67 mm	-	Staal	S350
Hoekanker	072407	30 per bag	80 mm	80 mm	100 mm	5 mm	2/8x50-13x50 diag. mm	-	-	13x50 mm	-	Staal	S350
Hoekanker	072408	20 per bag	80 mm	80 mm	100 mm	8 mm	2/8x50-13x50 diag. mm	-	-	-	-	Staal	S315
Hoekanker	07241	25 per box	55 mm	105 mm	50 mm	5 mm	13x40 mm	4/6,5-1/11	-	-	-	Staal	DX51
Hoekanker	07242	50 per box	55 mm	80 mm	40 mm	4 mm	9x30 mm	2/6,5-1/9	-	-	-	Staal	S350
Hoekanker	07243	50 per box	30 mm	100 mm	60 mm	4 mm	13x40 mm	8/5,5	-	-	-	Staal	S350
Hoekanker	072455	25 per box	60 mm	60 mm	60 mm	5 mm	4/9x25 mm	-	-	-	-	Staal	DX51
Hoekanker	07246	25 per box	65 mm	105 mm	60 mm	4 mm	13x40 mm	10/5,5-1/9	-	-	-	Staal	S350
Hoekanker	07247	25 per box	65 mm	155 mm	60 mm	4 mm	13x40 mm	13/5,5-2/9	-	-	-	Staal	S350
Hoekanker	0724812	10 per box	95 mm	210 mm	60 mm	6 mm	9x60-12x180 mm	4/6,5-5/7	-	-	-	Staal	DX51
Hoekanker	0724813	10 per box	95 mm	180 mm	60 mm	6 mm	6x90-12x145 open mm	4/6,5-4/7	-	-	-	Staal	DX51
Hoekanker	0724814	10 per box	65 mm	180 mm	60 mm	6 mm	12x145 open mm	4/6-2/9-1/13	-	-	-	Staal	DX51
Hoekanker	0724815	10 per box	70 mm	140 mm	65 mm	5 mm	2/12x12 vierkant mm	1/5-1/7	-	-	2/12x12 mm	Staal	DX51
Hoekanker	0724818	10 per box	80 mm	190 mm	60 mm	6 mm	13x65 mm	4/9-1/11-2/14	-	-	-	Staal	DX51
Hoekanker	0724819	10 per box	80 mm	225 mm	60 mm	6 mm	13x65 mm	4/9-1/11-3/14	-	-	-	Staal	DX51
Hoekanker	0724822	10 per box	95 mm	210 mm	60 mm	5 mm	9x60-12x180 mm	4/6,5-5/7	-	-	-	Staal	S350
Hoekanker	0724832	10 per box	80 mm	190 mm	60 mm	8 mm	13x65 mm	4/9-1/11-2/14	-	-	-	Staal	S315
Hoekanker	0724833	10 per box	80 mm	225 mm	60 mm	8 mm	13x65 mm	4/9-1/11-3/14	-	-	-	Staal	S315
Hoekanker	074460	25 per box	40 mm	115 mm	60 mm	5 mm	2/9x20 mm	3/9	-	-	-	Staal	S235
Hoekanker	0759915	5 per bunch	100 mm	150 mm	100 mm	10 mm	-	2/10-2/16	-	-	-	Staal	S315
Hoekanker	0759920	5 per bunch	100 mm	200 mm	100 mm	10 mm	-	2/10-3/16	-	-	-	Staal	S315
Hoekanker	0758879	10 per bag	75 mm	175 mm	100 mm	8 mm	13x80 mm	4/9	-	-	-	Staal	S315
Hoekanker	0759746	25 per bag	40 mm	150 mm	70 mm	10 mm	13x65 mm	2/9-1/11	-	-	-	Staal	S315
Hoekanker	07587660	25 per bag	60 mm	100 mm	70 mm	8 mm	13x65 mm	2/9-1/11	-	-	-	Staal	S315
Hoekanker	0758767	25 per bag	60 mm	100 mm	70 mm	8 mm	17x70 mm	2/9-1/11	-	-	-	Staal	S315
Hoekanker	0756643	30 per bag	40 mm	120 mm	60 mm	6 mm	13x65 mm	2/9-1/11	-	-	-	Staal	DX51
Hoekanker	0756646	30 per bag	40 mm	150 mm	60 mm	6 mm	13x65 mm	2/9-1/11	-	-	-	Staal	DX51
Hoekanker	0756647	30 per bag	40 mm	150 mm	60 mm	6 mm	17x70 mm	2/9-1/11	-	-	-	Staal	DX51
Hoekanker	0756666	30 per bag	60 mm	100 mm	60 mm	6 mm	13x65 mm	2/9-1/11	-	-	-	Staal	DX51
Hoekanker	0756656	10 per bunch	50 mm	150 mm	110 mm	6 mm	13x65 mm	3/11	-	-	-	Staal	S350
Hoekanker	0756667	30 per bag	60 mm	100 mm	60 mm	6 mm	17x70 mm	2/9-1/11	-	-	-	Staal	DX51
Hoekanker	0756676	30 per bag	70 mm	120 mm	60 mm	6 mm	13x65 mm	2/9-1/11	-	-	-	Staal	DX51
Hoekanker	0756677	30 per bag	70 mm	120 mm	60 mm	6 mm	17x70 mm	2/9-1/11	-	-	-	Staal	DX51
Hoekanker	0756696	30 per bag	90 mm	100 mm	60 mm	6 mm	13x65 mm	2/9-1/11	-	-	-	Staal	DX51
Hoekanker	0756697	30 per bag	90 mm	100 mm	60 mm	6 mm	17x70 mm	2/9-1/11	-	-	-	Staal	DX51
Hoekanker	0758546	25 per bag	40 mm	150 mm	50 mm	8 mm	13x65 mm	1/11	-	-	-	Staal	S315
Hoekanker	0758566	25 per bag	60 mm	100 mm	50 mm	8 mm	13x65 mm	2/9-1/11	-	-	-	Staal	S315
Hoekanker	0758576	25 per bag	70 mm	120 mm	50 mm	8 mm	13x65 mm	2/9-1/11	-	-	-	Staal	S315
Hoekanker	0758746	25 per bag	40 mm	150 mm	70 mm	8 mm	13x65 mm	2/9-1/11	-	-	-	Staal	S315
Hoekanker	07587460	25 per bag	40 mm	150 mm	70 mm	8 mm	13x65 mm	2/9-1/11	-	-	-	Staal	S315
Hoekanker	0758747	25 per bag	40 mm	150 mm	70 mm	8 mm	17x70 mm	2/9-1/11	-	-	-	Staal	S315
Hoekanker	0758766	25 per bag	60 mm	100 mm	70 mm	8 mm	13x65 mm	2/9-1/11	-	-	-	Staal	S315
Hoekanker	0756745	30 per bag	40 mm	120 mm	70 mm	6 mm	13x50 diag. mm	2/9-1/11	-	50x13 mm	-	Staal	DX51
Hoekanker	0756765	30 per bag	60 mm	100 mm	70 mm	6 mm	13x50 diag. mm	2/9-1/11	-	50x13 mm	-	Staal	DX51
Hoekanker	0756766	30 per bag	60 mm	100 mm	70 mm	6 mm	17x50 diag. mm	2/9-1/11	-	50x17 mm	-	Staal	DX51
Hoekanker	0756775	30 per bag	70 mm	120 mm	70 mm	6 mm	13x50 diag. mm	2/9-1/11	-	50x13 mm	-	Staal	DX51
Hoekanker	0756795	30 per bag	90 mm	100 mm	70 mm	6 mm	13x50 diag. mm	2/9-1/11	-	50x13 mm	-	Staal	DX51
Hoekanker	0758748	25 per bag	40 mm	150 mm	70 mm	8 mm	13x50 diag. mm	2/9-1/11	-	50x13 mm	-	Staal	S315
Hoekanker	0758768	25 per bag	60 mm	100 mm	70 mm	8 mm	13x50 diag. mm	2/9-1/11	-	50x13 mm	-	Staal	S315
Hoekanker	0758774	15 per bag	140 mm	170 mm	70 mm	8 mm	13x65 mm	8/9-3/13	-	-	-	Staal	S315
Hoekanker	0758775	25 per bag	70 mm	120 mm	70 mm	8 mm	17x70 mm	2/9-1/11	-	-	-	Staal	S315
Hoekanker	0758776	25 per bag	70 mm	120 mm	70 mm	8 mm	13x65 mm	2/9-1/11	-	-	-	Staal	S315
Hoekanker	07587760	25 per bag	70 mm	120 mm	70 mm	8 mm	13x65 mm	2/9-1/11	-	-	-	Staal	S315
Hoekanker	07587761	25 per bag	70 mm	120 mm	70 mm	8 mm	13x50 diag. mm	2/9-1/11	-	50x13 mm	-	Staal	S315
Hoekanker	07587762	15 per bag	70 mm	150 mm	100 mm	8 mm	13x80 mm	4/9	-	-	-	Staal	S315
Hoekanker	0758777	15 per bag	100 mm	170 mm	70 mm	8 mm	13x65 mm	4/9-2/13	-	-	-	Staal	S315
Hoekanker	0758778	15 per bag	120 mm	170 mm	70 mm	8 mm	13x65 mm	6/9-2/13	-	-	-	Staal	S315
Hoekanker	0758779	15 per bag	160 mm	170 mm	70 mm	8 mm	13x65 mm	10/9-3/13	-	-	-	Staal	S315
Hoekanker	0758780	10 per bunch	100 mm	180 mm	70 mm	8 mm	17x50-16x80 diag. mm	-	-	50x17-80x16 mm	-	Staal	S315
Hoekanker	0758781	10 per bag	120 mm	175 mm	70 mm	8 mm	11x60 mm	4x8	-	60x11 mm	-	Staal	S315
Hoekanker	0759865	20 per bag	60 mm	100 mm	80 mm	10 mm	17x50 diag. mm	2/9-1/11	-	50x17 mm	-	Staal	S315
Hoekanker	0759875	20 per bag	70 mm	120 mm	80 mm	10 mm	17x50 diag. mm	2/9-1/11	-	50x17 mm	-	Staal	S315
Hoekanker	0759877	25 per bag	70 mm	120 mm	80 mm	10 mm	17x70 mm	2/9-1/11	-	-	-	Staal	S315
Hoekanker	0759879	5 per bunch	80 mm	200 mm	100 mm	10 mm	13x100 mm	4/10	-	-	-	Staal	S315
Hoekanker	0758662	15 per bag	120 mm	160 mm	60 mm	8 mm	2/11x80 diag. mm	7/8	-	2/11x80 mm	-	Staal	S315
Hoekanker	0759778	10 per bag	120 mm	170 mm	70 mm	10 mm	13x65 mm	6/9-2/13	-	-	-	Staal	S315
Hoekanker	0759774	10 per bag	140 mm	170 mm	70 mm	10 mm	13x65 mm	8/9-3/13	-	-	-	Staal	S315
Hoekanker	0759777	15 per bag	100 mm	170 mm	70 mm	10 mm	13x65 mm	4/9-2/13	-	-	-	Staal	S315
Hoekanker	0759845	20 per bag	40 mm	150 mm	80 mm	10 mm	17x50 diag. mm	2/9-1/11	-	50x17 mm	-	Staal	S315
Hoekanker	0758791	10 per bunch	200 mm	210 mm	70 mm	8 mm	17x70 mm	4/9-6/11-5/13	-	-	-	Staal	S315
Hoekanker	0758867	25 per bag	60 mm	100 mm	80 mm	8 mm	17x70 mm	2/9-1/11	-	-	-	Staal	S315
Hoekanker	0759750	20 per bag	60 mm	100 mm	70 mm	10 mm	13x65 mm	2/9-1/11	-	-	-	Staal	S315
Hoekanker	0758877	25 per bag	70 mm	120 mm	80 mm	8 mm	17x70 mm	2/9-1/11	-	-	-	Staal	S315
Hoekanker met ril	072445	100 per box	75 mm	125 mm	30 mm	2 mm	2/5x12-5/8x17 mm	-	1 ril	-	-	Staal	DX51
